特點與用途
普林斯液控蝶閥是引進國外先進技術基礎上，經過改進和完善的一種智能、先進的水輪機進口控制設備。
該閥具有如下技術特點：
☆采用油壓開啟、重錘關閉，液壓缸額定油壓可采用6.3MPa和16MPa。
☆重錘重力蓄能，關閥可靠。
☆閥板采用雙偏心結構。
☆液壓系統簡單，液壓元件少，安全可靠。
☆閥門集機械、電氣、液壓于一體，智能、可靠。
☆電氣自動控制箱能實現就地、遠程和自動控制的操作，滿足電站"無人值班，少人值守"的要求。
☆閥門有橡膠軟密封、金屬硬密封、以及橡膠-金屬雙密封可選。該產品廣泛用于中、小型水電站水輪機進口，能按程序自動運行，作連通和截斷水流，防止水輪機飛逸，減免水錘現象的閥門。
技術性能參數
1.技術參數
| 公稱通徑 DN | 公稱壓力 PN | 試驗壓力 | 適用溫度 | 適用介質 | |
| 殼體 | 密封 | ||||
| 300~3000 | 0.25~4.0 | 1.5×Homax | Hmax | ≤ 80 | 水、海水、泥沙水等 |
注： 1. 1.0MPa=10.2Kgf/cm 2 ；2. Homax，最大升壓水頭；Hmax，最高靜水頭；3. 試驗壓力可以在技術協議或合同中另行規定。
2. 性能參數
| 公稱通徑 | 300≤DN＜900 | 900≤DN≤2400 | 2500≤DN≤3000 |
| 開閥時間 s（可調） | 20～60 | 30～60 | 50～120 |
| 關閥時間 s（可調） | 20～60 | 45～120 | 60～150 |
| 液壓系統最高壓力 (MPa) | 6.3或16.0(注1 Remark1) | 16.0 | 16.0 |
| 液壓系統保壓壓力 (MPa) | 3.5～5.5或7.0～10.0(注1 Remark1) | 7.5～10.0 | 7.5～10.0 |
| 泄漏量 | A級 GB/T13927-92或按照GB/T14478-93第5.3款的規定 | ||
| 流阻系數 | 最小流阻系數 0.10 | ||
主要部件材料
| 名稱 | 材料 |
| 閥體 | 碳素鋼或低合金結構鋼 |
| 蝶板 | 碳素鋼或低合金結構鋼 |
| 閥軸 | 碳素鋼 (表面防腐處理 GB/T699)、不銹鋼 (GB/T1220) |
| 閥體密封圈 | 不銹鋼 |
| 蝶板密封圈 | 優質橡膠或不銹鋼 |
產品技術標準
| 產品標準 | 壓力試驗標準 | 法蘭標準 | 結構長度標準 | |
| GB/T14478 | GB/T14478 or GB/T13927 | 鑄鐵法蘭 | GB/T17241 | GB12221 或按用戶要求 |
| 鋼制法蘭 | GB/T9115 | |||

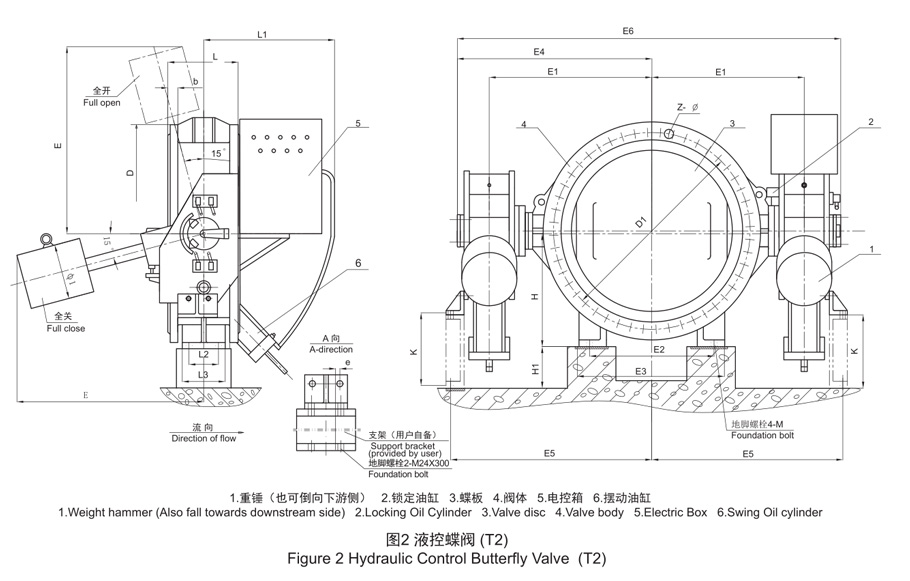

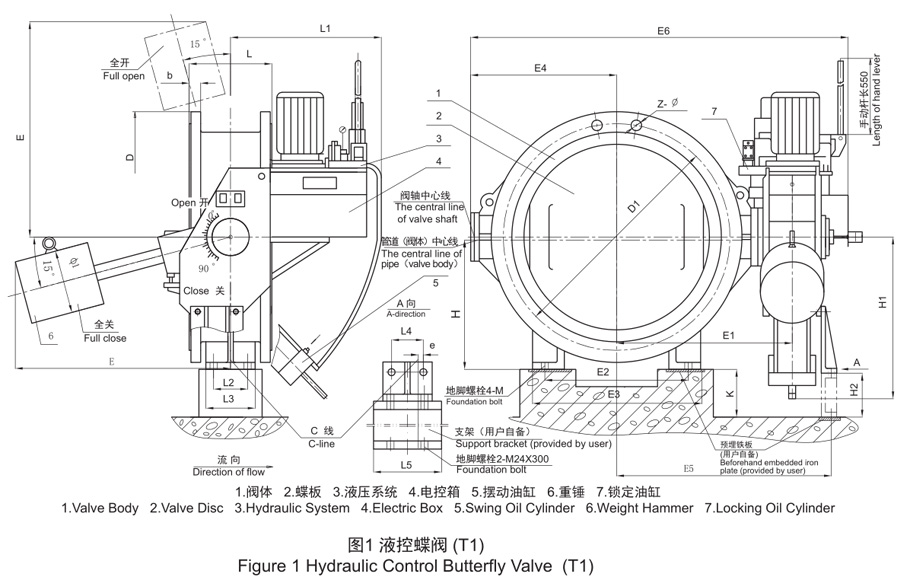

水輪機進水蝶閥外形及安裝尺寸圖

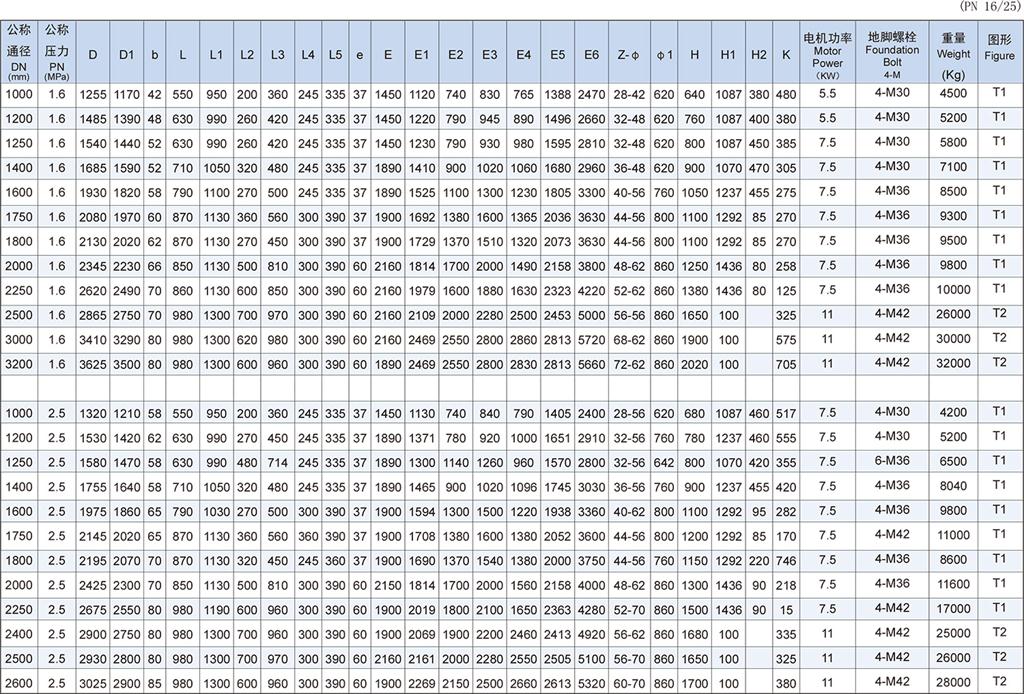

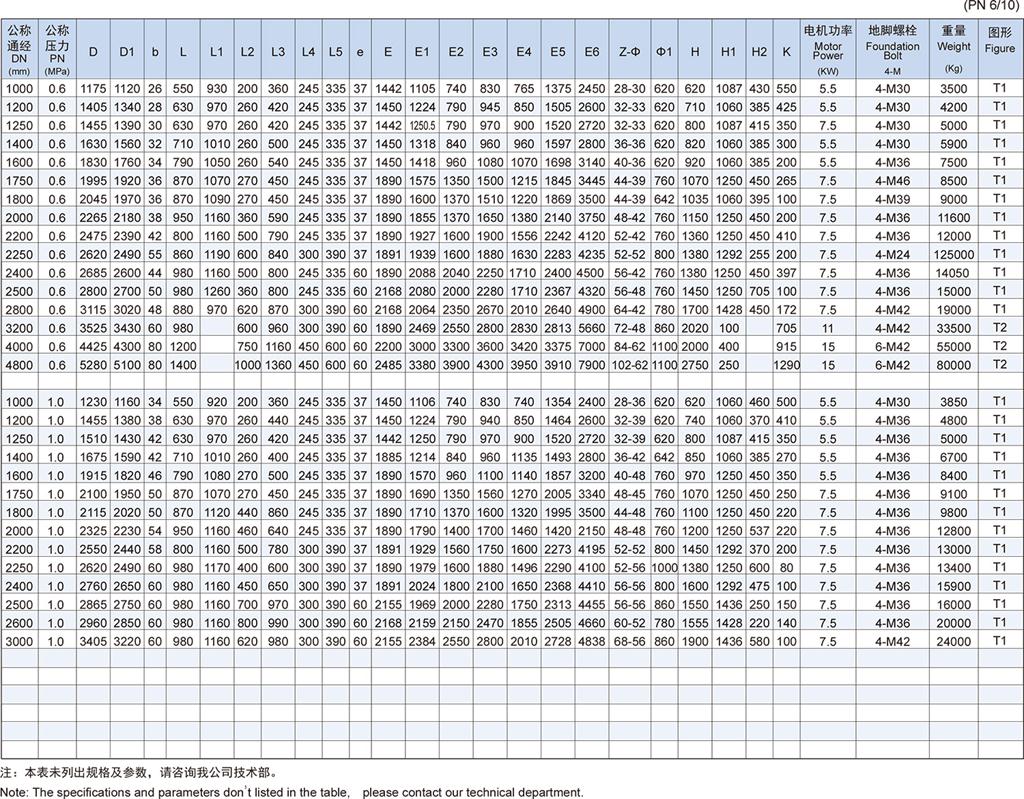

水輪機進水蝶閥規格及安裝尺寸表

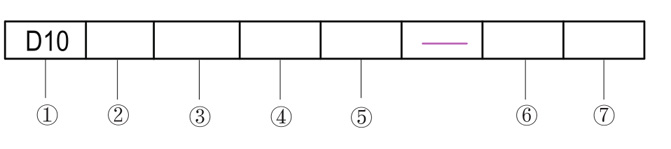

產品型號說明
①產品代號：D10為水輪機進水蝶閥
②驅動方式：HY-液壓驅動（蓄能罐）;HW-液壓驅動（重錘）
③公稱通徑：單位mm
④密封代號：X-橡膠；H-不銹鋼；S-雙密封
⑤布置形式代號：單重錘:A型；B型；C型；D型，其余省略
⑥公稱壓力代號：為單位公稱壓力的10倍，單位Bar(10xMPa)
⑦特征代號： A1~A9;B1~B9......
型號標注示例：
公稱通徑2500mm，公稱壓力1.6MPa，橡膠密封,A型單重錘式水輪機進水蝶閥，型號為：D10HW2500XA-16A1。

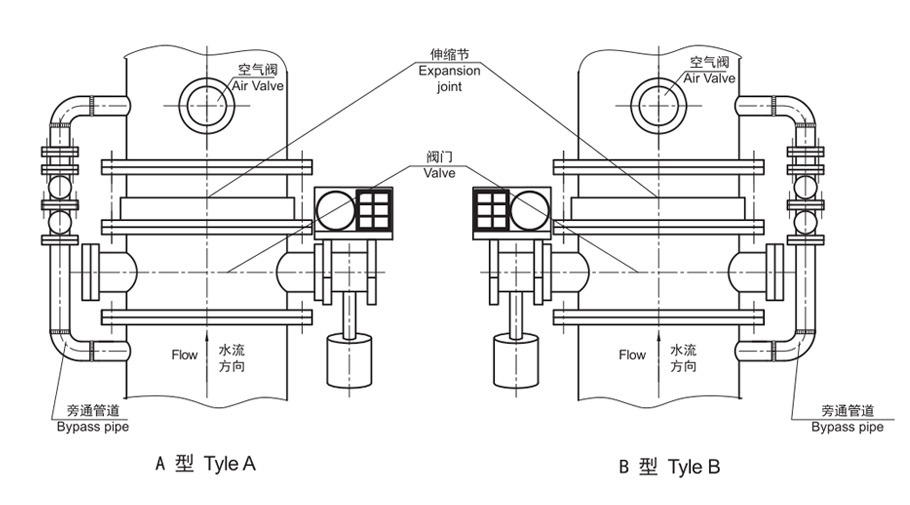

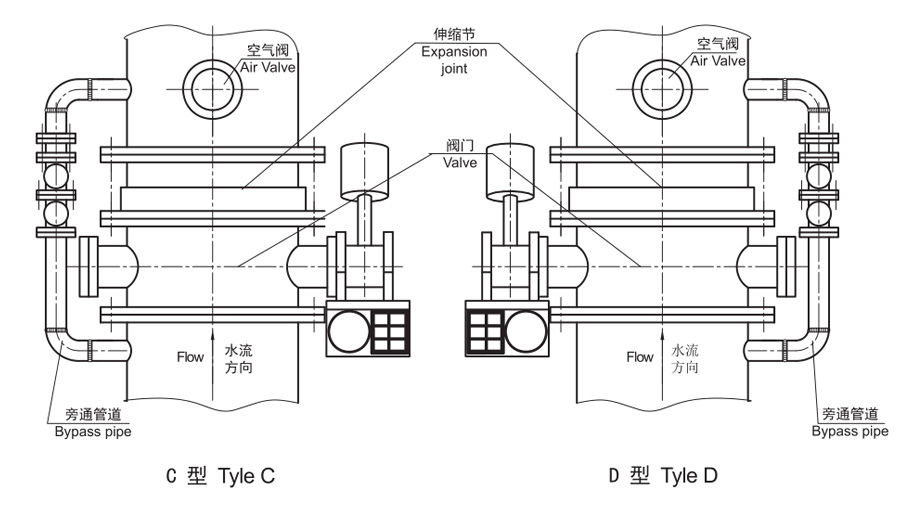

液控蝶閥的安裝布置型式
訂貨說明
為了您的應用方便，請在訂貨時詳細說明：產品名稱、型號規格、技術性能參數、產品技術標準、主要零件材料及標準、成套設備包括伸縮節、閥前后聯接管、旁通閥、空氣閥的型號和規格，安裝型式等以及其他的特殊要求。根據您的需要，我公司還可以提供密封圈、填料組合圈等易損配件。
