特點與用途

真空蝶閥是一種新型的高性能蝶閥，根據驅動裝置的不同，又分為電動真空蝶閥和手動真空蝶閥。

它主要由閥體、蝶板、閥軸、密封圈、傳動裝置等組成，通過手動或電動操作裝置帶動閥軸使蝶板相對于閥體做90°范圍內的旋轉運動，以達到啟閉和控制流量的目的。

該閥能對介質雙向截止，實現可靠的密封，雙向零泄漏。

軸承采用自潤滑軸承，摩擦阻力小。

軸封采用具有自動補償?shù)恼婵招徒Y(jié)構，隔斷外界大氣與管道的連通，從而保證管道的真空度。不必從管路上拆卸閥門即可更換蝶板密封圈。

電動真空蝶閥由閥門電動裝置驅動，性能可靠，運轉靈活，可現場操作或遠距離集中控制，電動裝置附有手動操作機構。

可根據工況需要選用如電伴熱等閥門運行保護裝置，以確保蝶閥在戶外、低溫等惡劣環境中安全運行。

真空蝶閥廣泛應用于火電廠空冷機組空冷島系統上。適用溫度不超過200℃的水、空氣、水蒸汽等介質。

技術性能參數

主要部件材料

產品技術標準

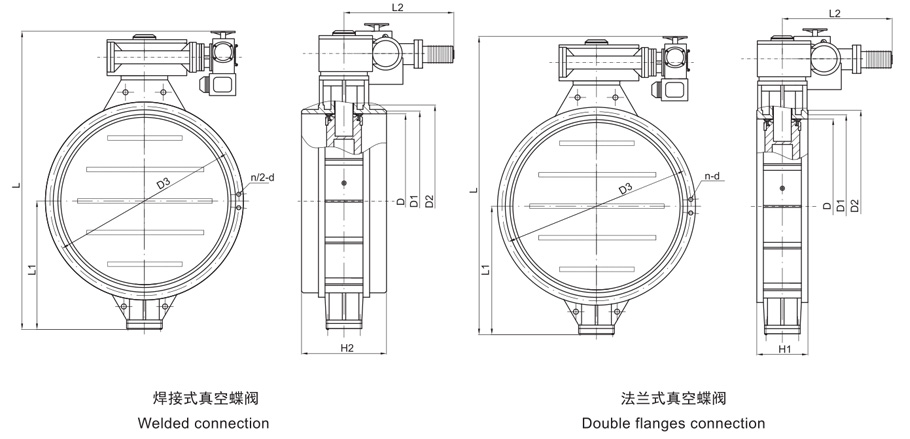

外形及結構尺寸

注：DN≥2400mm 的蝶閥帶閥門支座。

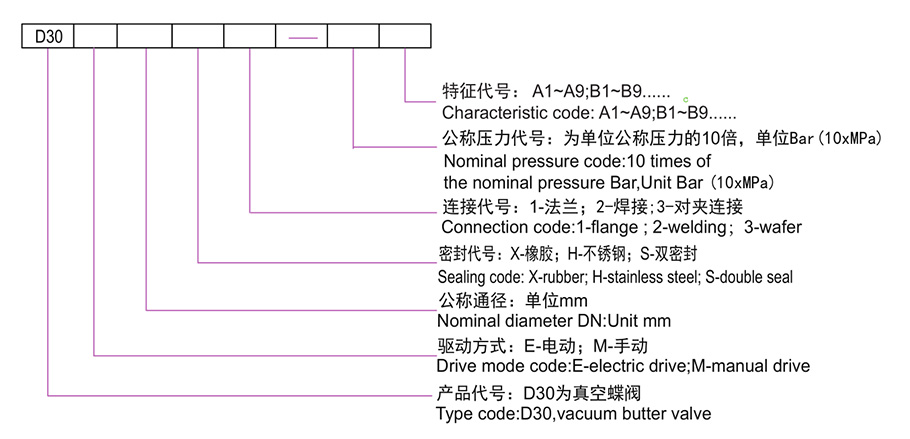

產品型號說明

型號標注示例：

公稱通徑為2400mm，公稱壓力為0.25MPa，法蘭連接，電動雙密封真空蝶閥，型號標記為：D30E2400S1-2.5A1。

訂貨說明

1.訂貨時請注明規格、型號、使用介質、工作環境和工作壓力等。

2.傳動箱和手輪位置可根據客戶需要裝配出廠，具體要求請在訂貨技術條件中注明。

3.外形尺寸中D、D1、D2、D3、n-Φd 按國家法蘭標準GB/T9115(閥體為碳素鋼時)，結構長L按GB12221對夾和法蘭連接蝶閥結構長度選用。其余外形尺寸為參考尺寸。

4.電動蝶閥出廠時不配電器控制箱，如需選用，請在合同中注明。
