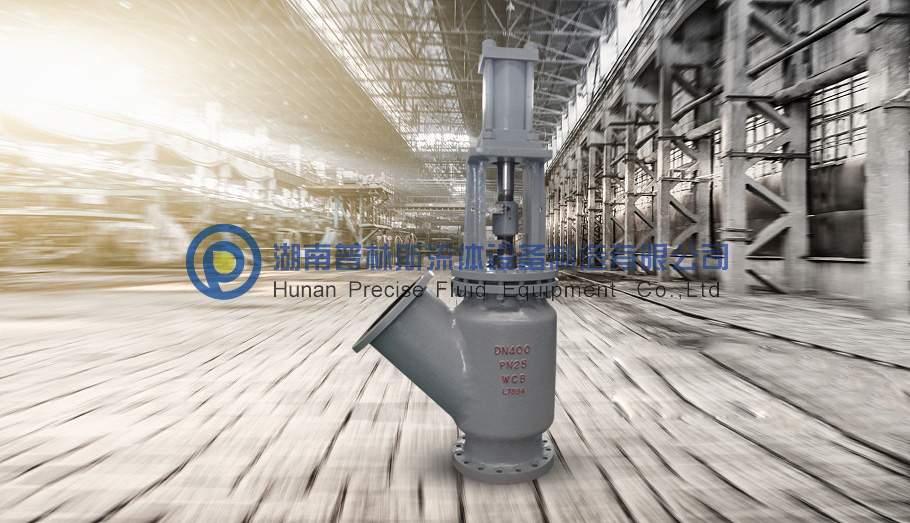

N型針形閥

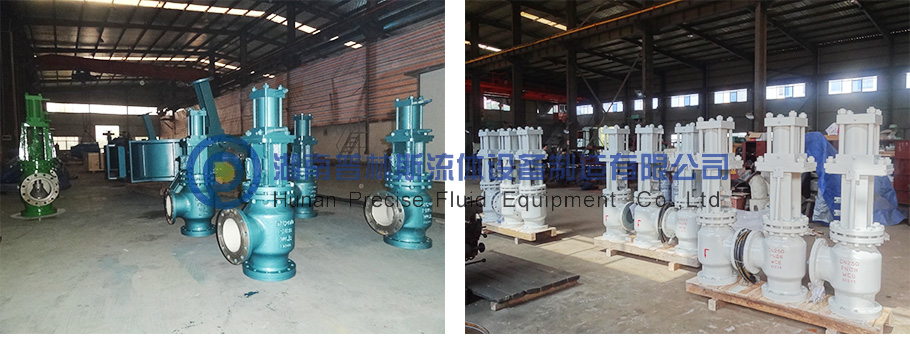

簡介

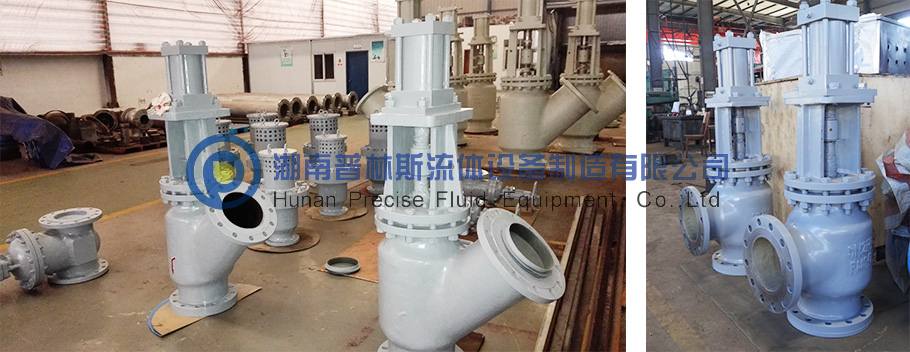

普林斯®(PRECISE®)N系列針形閥是在引進和消化國內外先進針形閥技術的基礎上改進和完善的一種管路控制設備，具有結構先進、性能可靠、操作簡單及維護方便的特點，廣泛應用于水電、排灌、水廠、水利等行業。

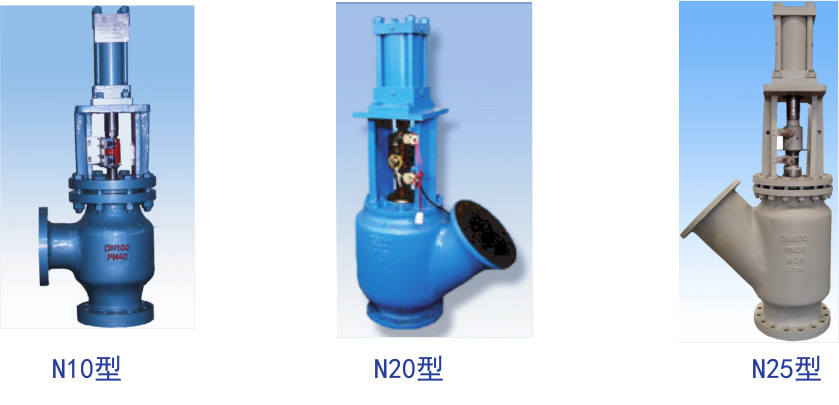

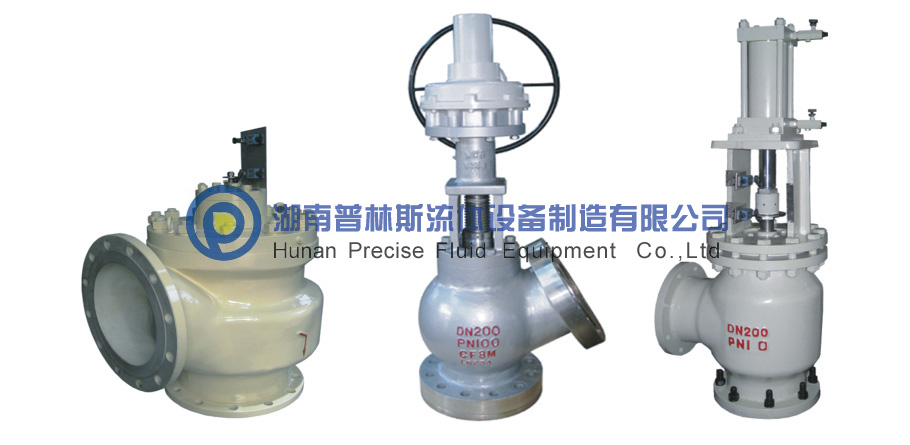

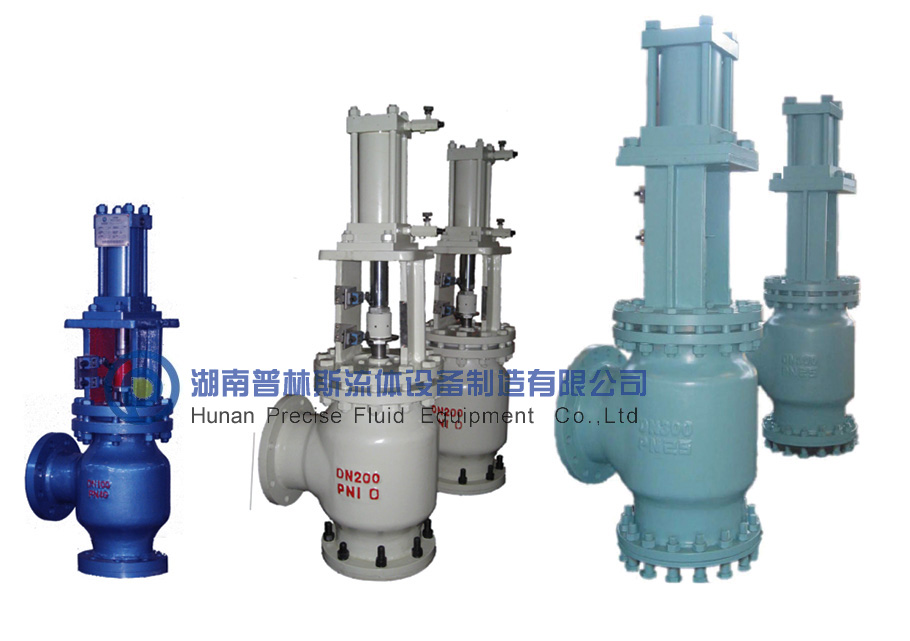

1、可采用90°布置(N10型)、120°布置(N20型)或135°布置(N25型)
2、可采用手動操作、電/手動操作或液壓操作等多種操作形式
3、帶機械開度顯示
4、帶全開、全關位置信號輸出(手動操作時需單獨注明)
5、調節型帶DC4～20mA或0～5V實時閥位信號輸出
產品性能
抗氣蝕能力強
振動噪音小
密封可靠
密封座采用水電專用耐蝕不銹鋼
安裝維護方便

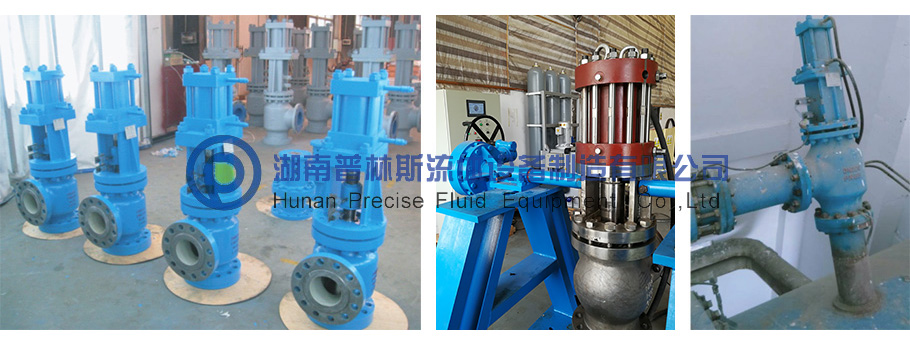

典型應用
管線在線調節
末端對空排放
末端淹沒排放
機組旁路系統
水輪機進水閥旁通
典型結構
| 序號 | 名稱 | 材料 |
| 1 | 閥體 | 碳鋼或不銹鋼 |
| 2 | 密封座 | 特殊不銹鋼 |
| 3 | 閥芯 | 不銹鋼 |
| 4 | 密封件 | NBR或EPDM |
| 5 | 壓蓋 | 銅合金 |
| 6 | 油缸 | 碳鋼 |
| 7 | 支架 | 碳鋼 |
| 8 | 襯套 | 碳鋼 |

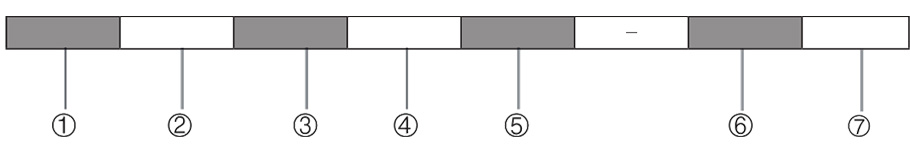

型號編制方法
① 產品代號：N10型-閥門進口和出口呈90°布置，N20型-閥門進口和出口呈120°布置
② 驅動方式：M-手動；E-電動；H -油壓驅動
③ 閥門公稱通徑，單位mm
④ 密封代號：H-金屬密封
⑤ 功能代號：1-開關型，2-調節型
⑥ 公稱壓力：單位 Bar
⑦ 特征代號： A1~A9;B1~B9......
型號標注示意
公稱通徑200mm，公稱壓力10MPa，金屬密封，液壓驅動，開關型,閥體90°布置針型閥，型號為：N10H200H1-100A1。

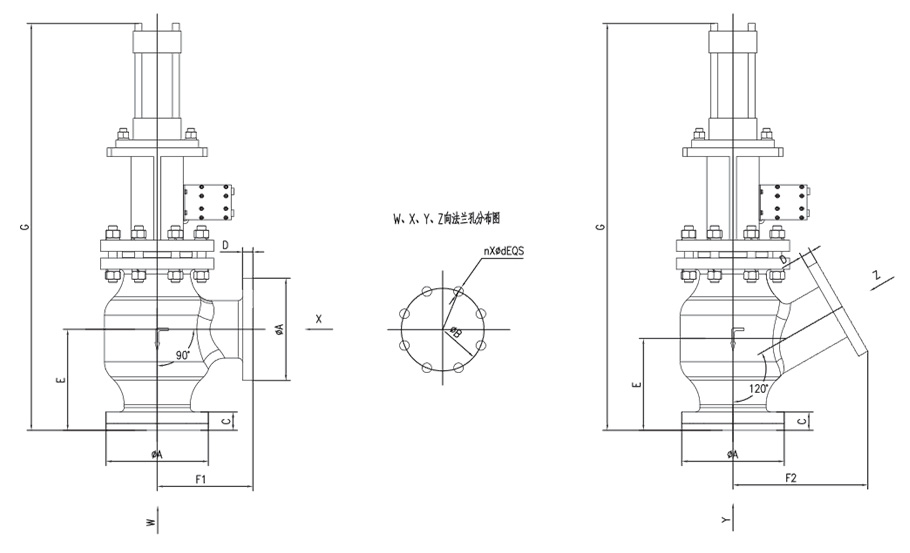

外形尺寸
| DN | PN | A | B | C | D | E | n-d | F1 | F2 | G |
| 80 | 1.0 | 200 | 160 | 38 | 20 | 208 | 8-18 | 192 | 300 | 970 |
| 1.6 | 200 | 160 | 38 | 20 | 208 | 8-18 | 192 | 300 | 970 | |
| 2.5 | 200 | 160 | 42 | 24 | 212 | 8-18 | 196 | 304 | 975 | |
| 4.0 | 200 | 160 | 42 | 24 | 212 | 8-18 | 196 | 304 | 975 | |
| 6.3 | 215 | 170 | 46 | 28 | 216 | 8-22 | 200 | 310 | 985 | |
| 10.0 | 230 | 180 | 50 | 32 | 220 | 8-26 | 204 | 315 | 995 | |
| 100 | 1.0 | 220 | 180 | 40 | 22 | 230 | 8-18 | 218 | 370 | 1000 |
| 1.6 | 220 | 180 | 40 | 22 | 230 | 8-18 | 218 | 370 | 1000 | |
| 2.5 | 235 | 190 | 42 | 24 | 232 | 8-22 | 220 | 372 | 1002 | |
| 4.0 | 235 | 190 | 42 | 24 | 232 | 8-22 | 220 | 372 | 1002 | |
| 6.3 | 250 | 200 | 48 | 30 | 238 | 8-26 | 226 | 378 | 1110 | |
| 10.0 | 265 | 210 | 54 | 36 | 244 | 8-30 | 232 | 385 | 1120 | |
| 150 | 1.0 | 285 | 240 | 42 | 24 | 246 | 8-22 | 256 | 410 | 1250 |
| 1.6 | 285 | 240 | 42 | 24 | 246 | 8-22 | 256 | 410 | 1250 | |
| 2.5 | 300 | 250 | 46 | 28 | 250 | 8-26 | 260 | 414 | 1254 | |
| 4.0 | 300 | 250 | 46 | 28 | 250 | 8-26 | 260 | 414 | 1285 | |
| 6.3 | 345 | 280 | 54 | 36 | 258 | 8-33 | 268 | 422 | 1315 | |
| 10.0 | 355 | 290 | 62 | 32 | 266 | 12-33 | 276 | 430 | 1350 | |
| 200 | 1.0 | 340 | 295 | 42 | 38 | 287 | 8-22 | 294 | 480 | 1450 |
| 1.6 | 340 | 295 | 42 | 26 | 287 | 12-22 | 294 | 480 | 1450 | |
| 2.5 | 360 | 310 | 48 | 28 | 295 | 12-26 | 294 | 486 | 1485 | |
| 4.0 | 375 | 320 | 52 | 34 | 300 | 12-30 | 305 | 495 | 1493 | |
| 10 | 430 | 360 | 86 | 52 | 230 | 12-36 | 320 | 415 | 1550 | |
| 250 | 1.0 | 395 | 350 | 44 | 26 | 342 | 12-22 | 320 | 520 | 1650 |
| 1.6 | 405 | 355 | 44 | 26 | 342 | 12-26 | 320 | 520 | 1650 | |
| 2.5 | 425 | 370 | 50 | 32 | 348 | 12-30 | 326 | 526 | 1680 | |
| 4.0 | 450 | 385 | 56 | 38 | 354 | 12-33 | 342 | 542 | 1720 | |
| 300 | 1.0 | 445 | 400 | 44 | 26 | 392 | 12-22 | 352 | 580 | 1900 |
| 1.6 | 460 | 410 | 46 | 28 | 394 | 12-26 | 354 | 582 | 1902 | |
| 2.5 | 485 | 430 | 52 | 34 | 400 | 16-30 | 360 | 590 | 1910 | |
| 4.0 | 515 | 450 | 60 | 42 | 410 | 16-33 | 380 | 610 | 1930 | |
| 400 | 1.0 | 565 | 515 | 51 | 26 | 540 | 12-26 | 500 | 700 | 2100 |
| 1.6 | 580 | 525 | 57 | 32 | 546 | 16-30 | 506 | 706 | 2190 | |
| 2.5 | 620 | 550 | 65 | 40 | 554 | 16-36 | 514 | 714 | 2250 | |
| 4.0 | 660 | 585 | 75 | 50 | 564 | 16-39 | 524 | 724 | 2300 | |
| 500 | 1.0 | 670 | 620 | 58 | 28 | 650 | 20-26 | 610 | 820 | 2500 |
| 1.6 | 715 | 650 | 66 | 36 | 658 | 20-33 | 618 | 828 | 2580 | |
| 2.5 | 730 | 660 | 78 | 48 | 670 | 20-36 | 630 | 836 | 2630 | |
| 4.0 | 755 | 670 | 87 | 57 | 679 | 20-42 | 640 | 850 | 2700 |
注：1.表中數據供參考，根據不同功能要求，表中數據會略有不同。
2.其他規格的針形閥可根據客戶要求進行定制
